云境天合水质ec传感器的测量原理：运用接触式电极法有效测量水质电导率参数

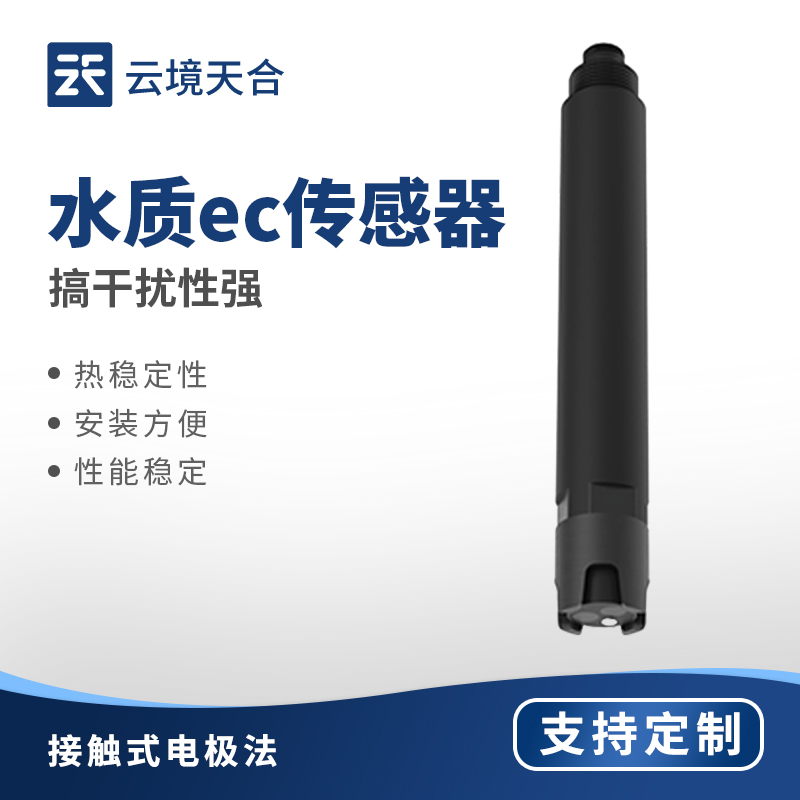

云境天合水质ec传感器的测量原理：运用接触式电极法有效测量水质电导率参数【型号：TH-S7，物联网一体化设备，云境天合支持定制服务】云境天合水质ec传感器通过接触式电极法，精准捕捉水体中的离子导电特性，实现对水质电导率的有效测量。其核心在于将一对耐腐蚀电极浸入待测水样，施加稳定电压后，水中溶解的离子（如钙、镁、氯等）在电场作用下定向迁移形成微弱电流。传感器通过高精度电路测量该电流值，并结合电极间距、电极面积等结构参数，将电流信号换算为电导率数值。为确保测量准确性，传感器内置自动温度补偿模块，可实时修正温度对电导率的影响，避免因环境温度波动导致数据偏差。其外壳采用ABS与316L不锈钢复合材质，兼顾耐腐蚀性与结构强度，适配浸入式安装或管道、罐体部署场景。该设备支持RS485（MODBUS-RTU）信号输出，具备强抗干扰能力与低漂移特性，可稳定运行于复杂工业或环境水体监测场景，为水质评估提供可靠数据支撑。

一．应用环境说明

用于环境水质检测、各种高/低离子强度的水样测试，能够满足大多数工业/环境应用对在线电导率测量的要求。

信号输出：RS485（MODBUS-RTU）。

内部信号隔离技术，搞干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体

性能稳定，使用寿命长

IP68防水标准

24*1.2 18*1.5*2 28*2 2

二．技术性能和规格

1.技术参数

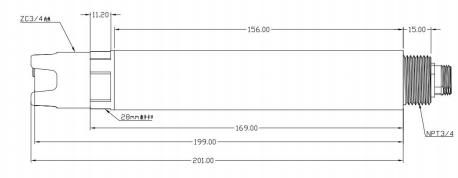

2.尺寸图

传感器接头为M12航空插头连接器5芯母座

三．安装和电气连接

1.安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。

2.电气安装

线缆为5芯屏蔽线，线序定义：棕色-电源线（12~24VDC）

黑色-地线（GND）

蓝色-485A绿色-485B

黄色-4-20mA电流输出（未用可悬空）

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

四．维护和保养

1.使用和维护

常规的电极需要进行周期性的清洗和校准，保养周期由客户根据自己的工况来决定。常规电极的清洗方法：用软毛刷清除附着物（注意避免划伤电极表面），再用蒸馏水清洗，之后进行校准操作。
