云境天合隧道风速风向检测器原理：基于超声波时差法捕捉隧道内风速风向信息

云境天合隧道风速风向检测器原理：基于超声波时差法捕捉隧道内风速风向信息【型号推荐：TH-SQX1，物联网一体化设备，云境天合支持定制服务】在隧道通风管理与安全监测中，精准捕捉风速与风向的动态变化是保障行车安全、优化通风策略的核心需求。云境天合隧道超声波风速风向检测器通过超声波时差法实现这一目标，其核心原理基于声速与风速的矢量叠加效应：当超声波信号顺风传播时，声波与气流同向叠加，传播速度加快；逆风传播时，声波与气流反向抵消，传播速度减慢。设备内置多组对称分布的超声波换能器，通过交替发射与接收信号，精确测量不同方向上的传播时间差，再经微处理器利用三角函数算法合成实际风速标量与风向角度。这一过程无需机械转动部件，避免了传统风杯式传感器因机械摩擦、惯性延迟或部件磨损导致的精度下降，同时具备抗电磁干扰、耐粉尘腐蚀的特性，可适应隧道内高温、高湿、尾气污染等复杂环境，为隧道通风系统动态调控与灾害预警提供实时、可靠的数据支撑。

产品概述：

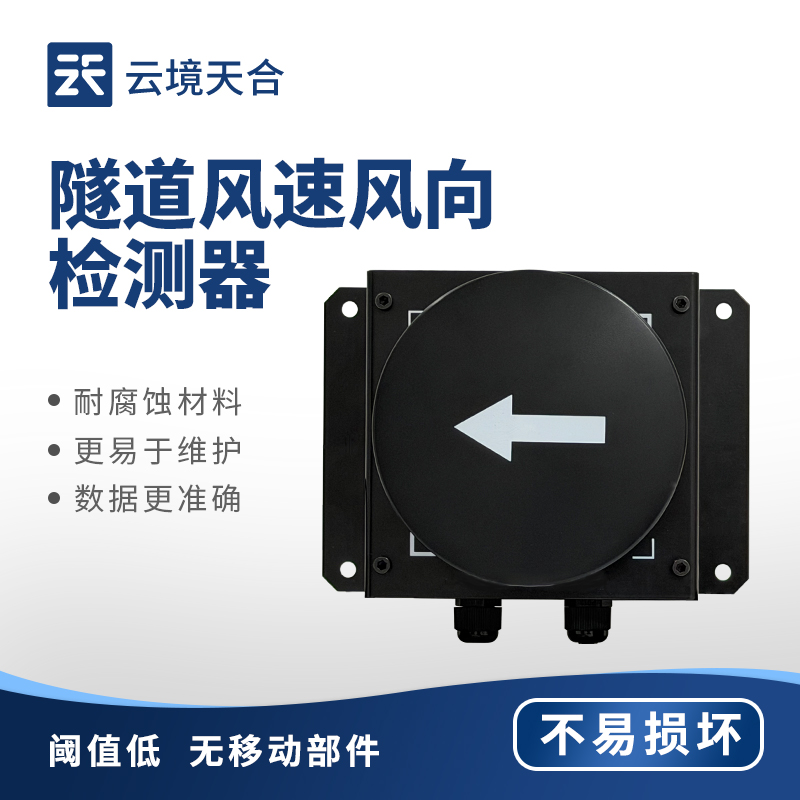

SQX1型隧道风速风向检测器是一款为隧道环境量身定制的监测设备，检测探头安装在隧道墙壁上，它运用的超声波时差法来准确测量风速和风向，为隧道总控室提供隧道内风速、风向检测值，该隧道风速风向检测器的数据支持隧道的通风系统设计和运营决策，确保符合《公路隧道通风照明设计规范》的严格要求。

超声波风向风速传感器具有结构紧凑，没有任何移动部件，坚固耐用的特点。可以适应在各种环境下，全天候、长久的正常工作，为各领域的气象监测提供可靠数据。

产品特点：

1、隧道超声波风速风向检测仪采用超声波时差法探测水平风速风向。

2、检测仪wan全采用耐腐蚀材料，防腐耐用寿命长。

3、采用超声波原理，使测量数据更准确，初始起测值更低。

4、和传统机械式风传感器相比，阈值低，没有移动部件，不易损坏，更易于维护。

5、具有多种数字及模拟输出模式，适应不同使用方式。

6、解决了传统风杯遮挡的问题。从而保证了任何方向上风速测量的准确性没有死角和数据残缺。

产品参数：

风速测量范围:-60-60米/秒

风速测量精度:0.1 m/s

风速分辨率:0.01m/s

通信接口：

1路RS485数字输出接口；

1路4～20mA模拟量输出接口；

1路继电器开关量风向输出接口。

供电电压：90V-305VAC (47-63Hz)

工作温度:-40°C~+85C

工作湿度：0～100%RH

防护等级：IP68

平均无gu障时间>50000小时
