污泥浓度传感器安装方法：沉入式或安装在管道和罐体上有效检测污泥浓度

污泥浓度传感器安装方法：沉入式或安装在管道和罐体上有效检测污泥浓度【型号推荐：TH-S11S，物联网一体化设备，云境天合支持定制服务】在污水处理与污泥处理工艺中，污泥浓度的精准监测是优化工艺参数、保障系统稳定运行的核心环节——浓度过高可能导致设备过载、管道堵塞，浓度过低则影响处理效率与出水水质。污泥浓度传感器作为实时感知污泥状态的关键设备，其安装方式直接影响检测精度与可靠性。沉入式安装是常见方案之一，通过将传感器探头直接浸入污泥池或反应池底部，使光学或超声波检测元件与污泥充分接触，直接获取浓度数据，适用于静态或低流速环境；若需监测管道或罐体中的污泥浓度，则可采用法兰安装或螺纹固定方式，将传感器垂直或水平嵌入流道，利用污泥流动时的散射或衰减特性完成检测。安装时需避开死角与涡流区，确保探头表面清洁无遮挡，同时根据介质特性选择防腐、耐磨材质，以适应不同工况需求，为工艺调控提供可靠数据支撑。

一．应用环境说明

利用光的散射或吸收特性来测量水中污泥的浓度。具有高灵敏度、快速响应和实时监测能力，在水质监测和污水处理等领域有着广泛应用。

信号输出：RS485（MODBUS-RTU）。

红外LED光源，抗干扰能力强。

内部信号隔离技术，搞干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体性能稳定，使用寿命长

IP68防水标准

二．技术性能和规格

1.技术参数

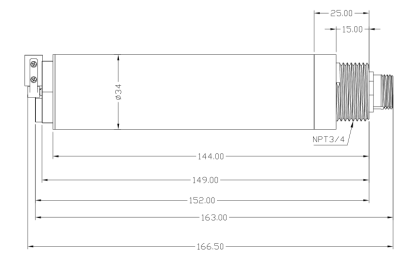

2.尺寸图

传感器接头为M12航空插头连接器5芯母座

三．安装和电气连接

1.安装

安装距离要求：与侧壁保持5cm以上，与底部保持10cm以上。

2.电气安装

线缆为4芯屏蔽线，线序定义：

红色-电源线（12~24VDC）

蓝色-地线（GND）

绿色-485B

黄色-485A

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

注：线缆颜色因生产批次不同可能会略有差异，具体以线缆丝印为准

四．维护和保养

1.使用和维护

传感器的测量窗口是确保传感器正常工作和准确测量的关键部件之一。其清洁要求至关重要，以确保测量的准确性和可靠性。

1.1维护方法

1.定期清洁：测量窗口应定期清洁，以去除附着在表面上的污垢、沉积物和其他杂质。清洁频率取决于测量环境，但通常建议每天或每周进行清洁。

2.使用温和的清洁剂：清洁时应选择温和的清洁剂，避免使用含有磨料或酸碱成分的清洁剂，以防损坏测量窗口表面。

3.软质布或海绵：在清洁过程中，应使用软质布或海绵轻柔地擦拭测量窗口表面，以防划伤或磨损。

4.避免直接接触：清洁过程中避免直接手触测量窗口表面，以减少指纹和油脂的污染。

5.漂洗：清洁完成后，应使用清水che底漂洗测量窗口，确保清除残留的清洁剂和污垢。

6.干燥：清洁后，使用干燥软布轻轻擦拭测量窗口表面，以去除水渍并确保wan全干燥。

7.定期检查：定期检查测量窗口表面是否有损坏或磨损，以保持传感器的正常运行。

8.避免暴露在化学物质和高温环境下：避免将测量窗口暴露在有害化学物质或高温环境下，以防止对其表面造成损坏或腐蚀传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。

1.2注意事项

1.测量窗口含有玻璃成分，因此应避免使用尖锐或硬物体刮擦表面，以防止划痕和损坏。

2.内部含有敏感光学部件及精密电子设备，避免将传感器暴露在剧烈的振动或冲击下，以防止光学部分及电子设备的移位或损坏。设备内部无需维护。

3.在不使用时，应使用适当的防尘盖或套，以保护光学部分免受灰尘和污染物的侵害。
