三维风速风向仪：监测大气边界层风场结构，研究污染物扩散规律

三维风速风向仪：监测大气边界层风场结构，研究污染物扩散规律【型号推荐：TH-SWF1，物联网一体化设备，云境天合支持定制服务】三维风速风向仪通过精确测量三维空间内的风速与风向，为监测大气边界层风场结构、研究污染物扩散规律提供了关键数据支撑，采用超声波测量技术，通过多组超声波换能器（通常为三组或四组）呈空间对称分布，发射超声波脉冲并测量其在顺风与逆风方向上的传播时间差。结合风速与飞行时间的关系，仪器可同步计算出三个方向（X、Y、Z轴）的风速分量（U、V、W），再通过矢量合成原理得出总风速值与风向角度。例如，某型号设备通过测量超声波在三维空间内的传播时间差，可实现水平风速、垂直风速及风向的同步监测，分辨率达0.01m/s（风速）与0.1°（风向），测量误差控制在±1.5%RMS（风速）与±0.5°（风向）以内。

产品介绍

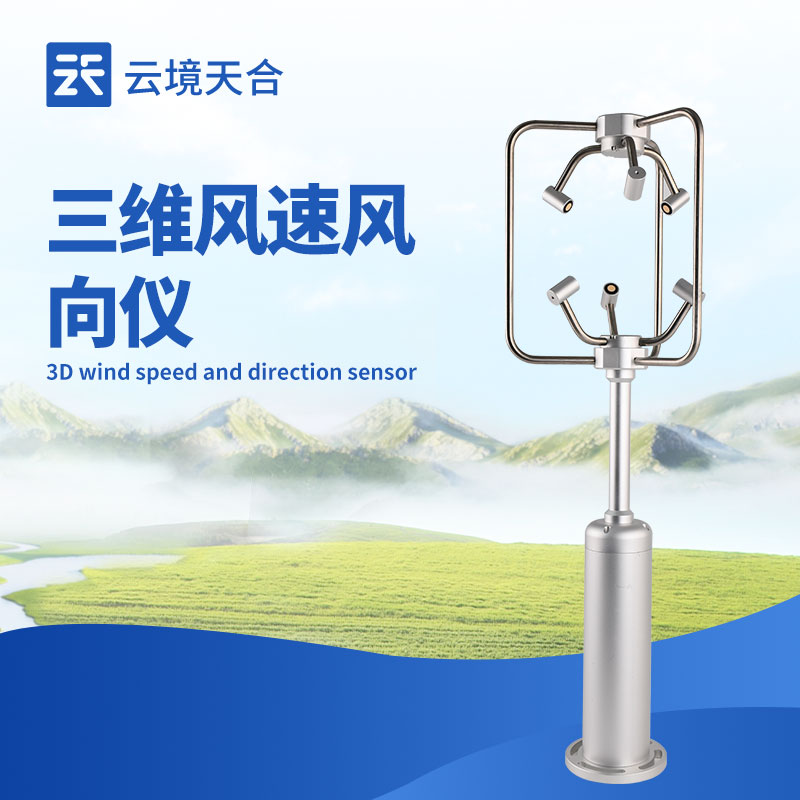

三维超声波风速风向仪采用先进的超声波测量技术，独特的结构设计，大大减小了风阻的影响，提升了测量的精度。全金属材质，没有任何移动部件，坚固耐用，可以同时测量水平和垂直方向的风向，X/Y/Z轴风速(即U、V、W矢量输出)。适应在各种环境下，全天候的运行，为各领域的气象监测提供可靠数据。广泛应用于城市环境监测、风力发电、气象监测、桥梁隧道、航海船舶、航空机场等领域。

工作原理

三对超声波换能器的距离固定，控制换能器收发电路实现多对换能器依次发出超声波和接收超声波，测量超声波在顺风和逆风中的飞行时间，通过风速与飞行时间的关系得到3个方向上的风速分量，由矢量合成原理得出总的风速值。根据水平面内的风速分量求出水平风向，垂直风速分量求出垂直风向。

技术参数
