化工厂防爆气象站设计规范:紧扣安全标准,构建适配化工环境的气象监测体系

更新时间:2025-10-22点击次数:15

化工厂防爆气象站设计规范:紧扣安全标准,构建适配化工环境的气象监测体系【型号推荐:TH-FB01S,物联网一体化设备,云境天合支持定制服务】在化工行业安全生产体系中,防爆气象站的设计需以“本质安全"为核心,构建覆盖环境感知、数据传输、风险预警的全链条防护体系。设备选型须严格遵循国际防爆标准,外壳采用高强度不锈钢或铝合金材质,经防爆认证后可在II类爆炸性气体环境中稳定运行,内部电路采用本质安全型设计,确保电气元件表面温度低于燃点阈值,杜绝火花或高温引燃风险。传感器布局需兼顾数据精度与抗干扰能力,风速计三杯采用防粘涂层处理,减少粉尘附着误差;电路系统实施三级电磁屏蔽,通过EMC认证后可在变频器、高压电机等强干扰源旁稳定传输数据。安装位置应远离储罐区、反应装置等泄漏源,选择通风良好且无遮挡的下风向区域,同时配备智能除湿模块与防雷装置,避免结露或雷击导致设备故障,最终形成“防爆结构+环境适应+智能预警"三位一体的化工气象监测解决方案。


一、产品简介

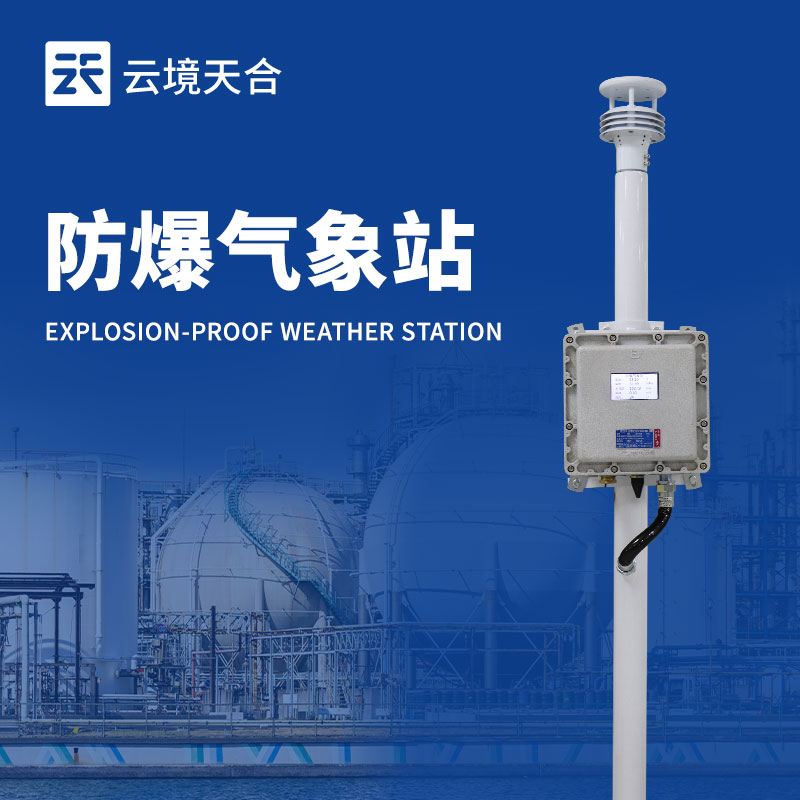

FB01S型防爆气象站是我司根据市场需求,针对化工厂、油库等特殊场所而研发生产的一款一体化气象站。它集数据采集、存储、显示、通讯于一体,通过有线的通讯方式与后台上位机管理软件或者中控室PLC、DCS对接,进行数据的处理分析。

此款防爆气象站采用了防腐、防爆、防水、防震、防尘等高防护等级的设计理念,可满足化工厂、油库、隧道、矿井等场景的使用需求。

二、产品特点

1、顶盖隐藏式超声波探头,避免雨雪堆积的干扰,避免自然风遮挡☆

2、原理为发射连续变频超声波信号,通过测量相对相位来检测风速风向☆

3、风速、风向、空气温度、湿度、大气压力五要素一体式传感器☆

4、RS232/ RS485接PLC / DCS传输

5、4G采集器上传云服务,自带3年流量

三、技术参数

1、风速:测量原理超声波,0~60m/s(±0.1m/s+0.01V)分辨率0.01m/s;

2、风向:测量原理超声波,0~360°(±2°);分辨率:1°;

3、空气温度:测量原理二极管结电压法,-40-80℃(±0.3℃(25℃)),分辨率0.01℃;

4、空气湿度:测量原理电容式,0-100%RH(±3%RH(20%~80%)),分辨率:0.01%RH;

5、大气压力:测量原理压阻式,300-1100Hpa(±0.25%),分辨率0.1hpa;

6、屏幕:4.3寸液晶屏,高清彩屏;

7、单机版数据存储:不少于50万条;云服务数据存储:条/分钟,存储时间1年/周期;

8、功耗:2.0W

9、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证

10、生产企业具有计算机软件注册证书

11、生产企业具有Ex ia IIC T6 Ga高等级防爆证书

12、生产企业为3Aji信用企业

13、设备通过GB3836.1-2010爆炸性环境第一部分:设备通用需求

14、设备通过GB3836.4-2010爆炸性环境第4部分:由本质安全型“i''保护设备

四、功能特点

1、一体化结构设计,安装拆卸简单;

2、传感器外壳ASA材质,耐腐蚀,抗氧化;

3、支持定制,可根据用户需求灵活配置监测要素;

4、PC、液晶屏幕两种显示方式,有线传输

5、五防设计:防水、防爆、防尘、防震、防腐;

6、标准modbus-RTU协议,支持多种后台协议对接,为客户提供方便;

7、低功耗设计,AC220V供电;

五、上位机软件介绍

1、PC单机版数据接收、存储、查看、分析软件

2、支持串口RS232、RS485数据接收、处理、展示

3、支持json字符串、modbus-RTU等通信方式

4、可自设置存储时间,modbus-RTU采集模式下可自设置上位机采集时间

5、支持自助增加、删除、修改监测参数的协议、名称、图标等

6、支持数据后处理功能

7、支持外置运行javascript脚本

六、设备安装

1、确认现场工况,由本公司设定安装方案

2、安装简单,无需专业人员操作,远程指导即可安装

3、使用方无需自配零部件,由本公司精细化配置,设备到场即装即用
