户外超声波气象站：利用超声波技术进行气象要素测量的集成化设备

户外超声波气象站：利用超声波技术进行气象要素测量的集成化设备【型号推荐：TH-CQX10，物联网一体化设备，云境天合支持定制服务】户外超声波气象站是一种高度集成化的设备，能够同时测量多种气象要素，除了上述的风速、风向、温度和湿度外，还可以测量气压、降水量、光照强度、紫外线辐射等。这种多要素集成监测的设计使得气象站可以在一个站点上获取全面的气象信息，减少了设备的占地面积和安装成本，同时也提高了数据的一致性和可比性。为了适应户外复杂的环境条件，户外超声波气象站通常采用紧凑的结构设计，将各个传感器和电子元件集成在一个坚固的外壳内。外壳一般采用防水、防尘、防腐蚀的材料制造，能够有效地保护内部设备免受恶劣天气和环境的影响。同时，紧凑的结构设计也便于设备的安装和运输，可以快速部署到各种监测地点。集成化的气象站配备了先进的微处理器和通信模块，能够对测量数据进行实时处理和分析。通过内置的算法和模型，可以对原始数据进行校准和修正，提高数据的准确性和可靠性。同时，气象站还支持多种通信方式，如无线局域网、4G/5G、北斗短报文等，能够将实时监测数据快速、稳定地传输到监控中心或用户的终端设备上，实现远程监测和数据共享。

一、产品简介

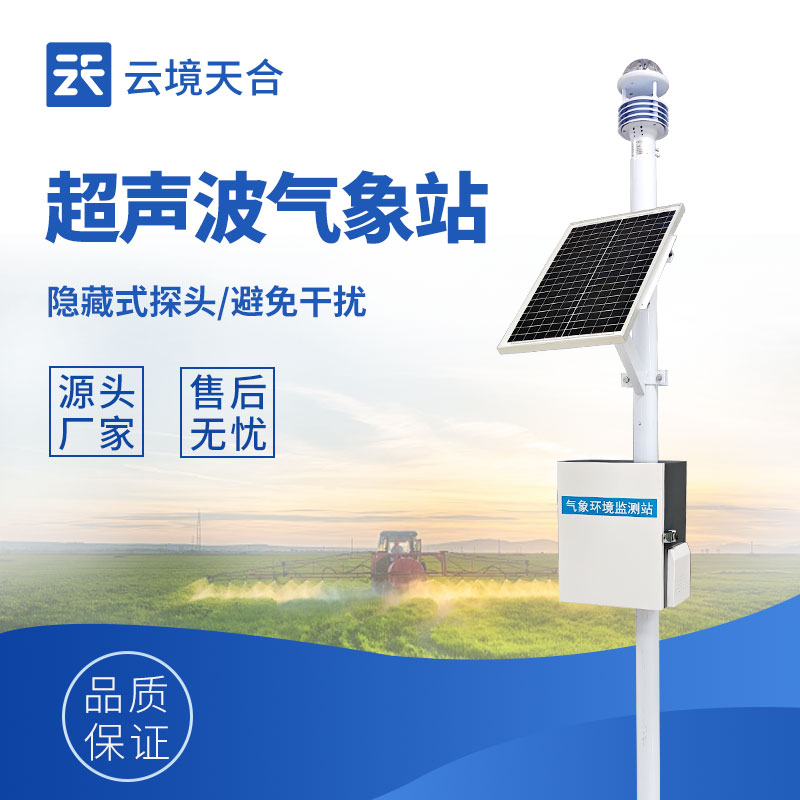

CQX10超声波气象站是一款高度集成、低功耗、可快速安装、便于野外监测使用的高精度自动气象观测设备。

该设备免调试，可快速布置，广泛运用于气象、农业、林业、环保、海洋、机场、港口、科学考察、校园教育等领域。

与传统的超声波气象站相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

该设备创新性的采用十要素一体式传感器，可对风速、风向、温度、湿度、气压、光照、光学雨量、pm2.5、pm10、噪声、等气象要素进行实时观测，可实现户外气象参数24小时连续在线监测，

通过数字量通讯接口将十项参数一次性输出给用户。

二、产品特点

1.顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡☆

2.原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向☆

3.风速、风向、温度、湿度、气压、光照、光学雨量、pm2.5、pm10、噪声十要素一体式传感器☆

4.标配GPRS；可选配RJ45、以太网、4-20ma、Lora透传、4G透传、蓝牙、485转USB等多种传输方式

5.两米碳钢支架，顶部无需法兰盘可直接套接传感器

6.传感器外壳采用进口ASA材质，更有效对抗盐雾等环境，防护等级达到IP65以上

三、技术参数

1.风速：测量原理超声波，0～60m/s（±0.1m/s+0.01V）分辨率0.01m/s；

2.风向：测量原理超声波，0～360°（±2°）；分辨率：1°；

3.空气温度：测量原理二极管结电压法，-40-80℃（±0.3℃（25℃）），分辨率0.01℃；

4.空气湿度：测量原理电容式，0-100%RH（±3%RH（20%~80%））,分辨率：0.01%RH；

5.大气压力：测量原理压阻式，300-1100Hpa（±0.25%），分辨率0.1hpa；

6.光照：测量原理光电效应，0-157286LUX（＜±3%）,分辨率1 LUX；

7.光学雨量：测量原理光电式，0-4mm/min（≤±4%）,分辨率0.01mm；

8.PM2.5：测量原理光散射，0-1000ug/m3（±10%（<500微克）），分辨率1ug/m³；

9.PM10：测量原理光散射，0-1000ug/m3（±10%（<500微克）），分辨率1ug/m³；

10.噪声：测量原理电容式，30-120dB（±1.5dB），分辨率0.1dB；

11.采集器供电接口：GX-12-4P,输入电压8-16V，带RS485输出json数据格式;

12.传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V

13.太阳能供电、配置铅酸电池，可选配30W 20AH/50W 40AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%

14.数据上传间隔：1分钟-1000分钟可调

15.安卓7寸触屏，屏幕分辨率：1024*600 RGB LCD(选配)

16.生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证

17.生产企业具有计算机软件注册证书

四、上位机软件介绍

1.PC单机版数据接收、存储、查看、分析软件

2.支持串口数据接收、处理、展示

3.支持json字符串、modbus485等通信方式

4.可自设置存储时间，modbus485采集模式下可自设置采集时间

5.支持自助增加、删除、修改监测参数的协议、名称、图标等

6.支持数据后处理功能

7.支持外置运行javascript脚本

五、安卓APP介绍

1.安卓单机版数据接收、存储、查看、分析软件

2.支持蓝牙数据接收

3.手机休眠后软件后台接收、处理

4.json数据自动添加设备，modbus设备支持扫码添加设备

5.支持历史数据查看、分析、导出表格，支持曲线展示、单数据点查看

6.支持数据后处理功能

7.支持外置运行javascript脚本

六、云平台介绍

1.CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件

2.支持多帐号、多设备登录

3.支持实时数据展示与历史数据展示仪表板

4.云服务器、云数据存储，稳定可靠，易于扩展，负载均衡

5.支持短信报警及阈值设置

6.支持地图显示、查看设备信息。

7.支持数据曲线分析

8.支持数据导出表格形式

9.支持数据转发，HJ-212协议，TCP转发，http协议等

10.支持数据后处理功能

11.支持外置运行javascript脚本
